关于钛锆钼合金（TZM）最流行的常见问题解答（Q&A）
Q1 什么是钛锆钼合金（TZM）？
钛锆钼合金（Titanium-Zirconium-Molybdenum Alloy，简称TZM）是一种以钼（Mo）为基体，通过添加少量钛（Ti）、锆（Zr）和碳（C）形成弥散强化相的高性能钼基合金。它是目前全球应用最广泛、产业化最成熟的高温钼合金之一，广泛应用于半导体、真空热处理、航空航天、核工业、医疗设备及高端科研装备等领域。TZM最早由美国在20世纪60年代开发，其设计目标是在保持钼高熔点、高导热率和低热膨胀系数等优良特性的基础上，进一步提高材料的高温强度、抗蠕变性能和长期组织稳定性。经过几十年的发展，TZM已经成为国际公认的工业标准高温钼合金。
TZM的典型化学成分以钼为主体，通常含有约0.4%～0.55%的钛、0.06%～0.12%的锆以及0.01%～0.04%的碳，其余为钼及少量不可避免的杂质元素。在烧结和热加工过程中，钛、锆与碳形成细小、均匀分布的TiC和ZrC碳化物颗粒，这些弥散强化相能够有效阻碍位错运动和晶界迁移，从而显著提高材料的再结晶温度、高温强度及抗蠕变能力。与纯钼相比，TZM最大的特点是综合性能更加均衡。它不仅保留了钼约2623 ℃的高熔点、优异的导热性能、较低的热膨胀系数和低蒸气压，还具有更高的高温强度、更好的尺寸稳定性以及更长的高温使用寿命。因此，在1000～1400 ℃长期工作的环境中，TZM通常能够表现出明显优于纯钼的性能。
更多内容见本文末尾的文件
Q2 钛锆钼合金（TZM）与纯钼有什么区别？
TZM和纯钼都属于钼基材料，但两者并不是同一种材料。纯钼属于高纯金属，而TZM是在纯钼基础上加入少量钛、锆和碳，通过形成弥散强化相而开发出的高性能钼合金。虽然两者都具有高熔点、优良导热性能和良好的真空适应性，但在组织结构、力学性能、高温性能以及应用领域方面存在明显差异。

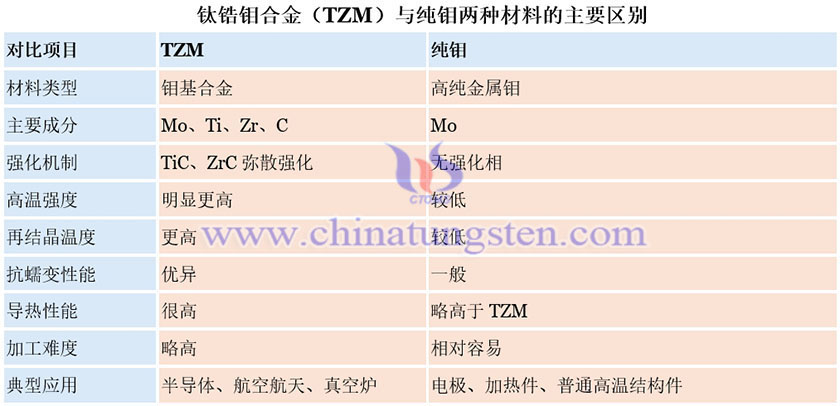

最根本的区别在于材料组成。纯钼几乎全部由钼元素组成，通常钼含量达到99.95%以上；而TZM则在钼基体中加入约0.5%的钛、约0.08%的锆以及少量碳。这些元素在烧结和热加工过程中形成细小均匀的TiC和ZrC颗粒，对基体产生弥散强化作用。由于强化机制不同，两者的高温性能差异尤为明显。纯钼虽然具有较高熔点，但随着温度升高，其强度下降较快，再结晶温度相对较低，长期高温工作时容易发生晶粒长大和蠕变变形。而TZM通过TiC和ZrC颗粒有效抑制晶界迁移，提高了再结晶温度，使材料在1000～1400 ℃范围内仍能保持较高强度和较好的尺寸稳定性。在抗蠕变性能方面，TZM同样明显优于纯钼。纯钼长期承受高温载荷时容易发生缓慢塑性变形，而TZM由于强化相能够阻碍位错运动，其蠕变速率明显降低，更适合长期连续工作的高温设备。
更多内容见本文末尾的文件
Q3 钛锆钼合金（TZM）为什么比纯钼强？
钛锆钼合金（Titanium-Zirconium-Molybdenum Alloy，简称TZM）是在纯钼基础上开发的高性能钼基合金。虽然TZM中钛、锆等合金元素的添加量不足1%，但材料的高温强度、抗蠕变性能和组织稳定性却比纯钼有了显著提升。这种性能提升并不是因为合金元素本身具有更高的强度，而是由于它们在材料内部形成了稳定、高效的强化组织。
TZM比纯钼强的根本原因，在于弥散强化机制。在粉末冶金烧结及后续热加工过程中，加入的钛、锆和碳会反应生成大量细小且均匀分布的TiC和ZrC碳化物颗粒。这些碳化物牢固分散在钼基体中，能够有效阻碍位错运动。当材料受到外力时，位错是金属发生塑性变形的主要方式，而TiC和ZrC颗粒会像一道道障碍物，使位错难以移动，因此材料需要承受更大的应力才会发生变形，高温强度也随之提高。除了提高强度之外，TiC和ZrC颗粒还能显著抑制晶界迁移。纯钼在高温下容易发生再结晶，原有细晶组织逐渐长大，导致材料强度迅速下降。而TZM中的强化颗粒能够有效固定晶界位置，延缓甚至阻止晶粒长大，从而显著提高再结晶温度，使材料在长期高温工作条件下仍能保持较高的强度和稳定的组织结构。
更多内容见本文末尾的文件
Q4 钛锆钼合金（TZM）有哪些主要性能优势？
钛锆钼合金（TZM）是目前全球应用最成熟的高温钼基合金之一，其最大的特点是能够在保持纯钼优异物理性能的基础上，显著提升高温力学性能和长期组织稳定性。因此，TZM广泛应用于半导体、航空航天、真空热处理、医疗设备、核工业及高端科研装备等领域。

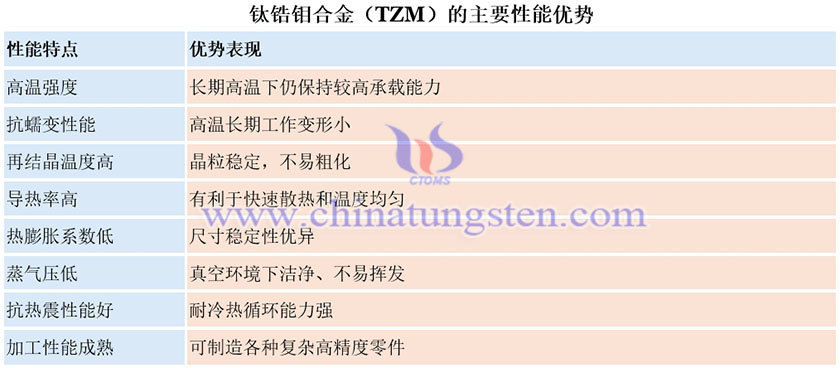

TZM最突出的优势，是优异的高温强度。在1000～1400 ℃范围内，TZM仍能够保持较高的承载能力，而纯钼在相同温度下强度下降更加明显。因此，对于长期承受高温载荷的设备，TZM能够提供更高的安全裕度和更长的使用寿命。
更多内容见本文末尾的文件
Q5 钛锆钼合金（TZM）的最高工作温度是多少？
钛锆钼合金（Titanium-Zirconium-Molybdenum Alloy，简称TZM）是一种专门面向高温环境开发的钼基合金，其最高工作温度并不是一个固定数值，而是取决于工作气氛、受力状态、连续工作时间以及对使用寿命的要求。

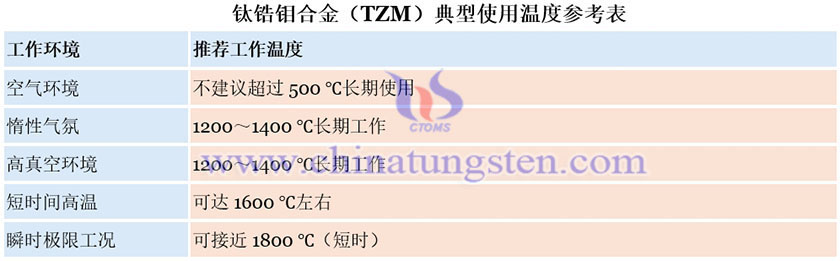

一般来说，在真空或惰性气氛条件下，TZM长期推荐工作温度为1200～1400 ℃，短时间工作温度可达到1600 ℃左右。在部分特殊工况下，瞬时使用温度甚至可以接近1800 ℃，但此时通常属于短时暴露，并不适合作为长期连续运行温度。
更多内容见本文末尾的文件
Q6 钛锆钼合金（TZM）适用于哪些行业？

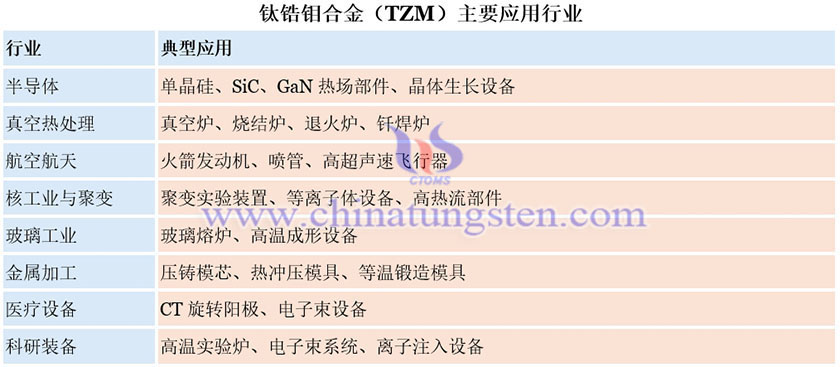

钛锆钼合金（TZM）兼具高温强度、高导热率、低热膨胀系数、低蒸气压和优异的真空适应性，因此已经成为全球高温装备制造领域的重要工程材料。经过几十年的产业化应用，TZM已经广泛应用于半导体、真空热处理、航空航天、核工业、玻璃制造、医疗设备及科研装备等多个行业。
目前，半导体产业是TZM最大的应用领域。在单晶硅、碳化硅（SiC）和氮化镓（GaN）晶体生长设备中，TZM广泛用于热场支撑件、加热系统连接件、导流部件及各种高温结构件。由于能够长期保持尺寸稳定并具备优异的导热性能，TZM对于提高晶体生长质量和设备寿命具有重要作用。
更多内容见本文末尾的文件
问题目录：
Q1 什么是钛锆钼合金（TZM）？
Q2 钛锆钼合金（TZM）与纯钼有什么区别？
Q3 钛锆钼合金（TZM）为什么比纯钼强？
Q4 钛锆钼合金（TZM）有哪些主要性能优势？
Q5 钛锆钼合金（TZM）的最高工作温度是多少？
Q6 钛锆钼合金（TZM）适用于哪些行业？
Q7 为什么半导体设备大量采用钛锆钼合金（TZM）？
Q8 钛锆钼合金（TZM）在单晶硅生长炉中有哪些应用？
Q9 钛锆钼合金（TZM）为什么适用于SiC和GaN晶体生长？
Q10 钛锆钼合金（TZM）的高温强度是多少？
Q11 钛锆钼合金（TZM）的导热率是多少？
Q12 钛锆钼合金（TZM）容易加工吗？如何进行机械加工？
Q13 钛锆钼合金（TZM）可以焊接吗？有哪些焊接方法？
Q14 钛锆钼合金（TZM）可以进行3D打印（增材制造）吗？
Q15 钛锆钼合金（TZM）与MHC（钼铪碳合金）有什么区别？
Q16 钛锆钼合金（TZM）与钨合金相比有哪些优势？
Q17 钛锆钼合金（TZM）为什么价格比纯钼高？
Q18 如何检测钛锆钼合金（TZM）的质量？
Q19 全球哪些企业能够生产高品质钛锆钼合金（TZM）？
Q20 钛锆钼合金（TZM）未来的发展趋势是什么？
Q21 AI芯片为什么会增加钛锆钼合金（TZM）需求？
Q22 聚变能源会带来钛锆钼合金（TZM）新的市场机会吗？
Q23 钛锆钼合金（TZM）未来会被MHC替代吗？
Q24 钛锆钼合金（TZM）未来会被高熵合金替代吗？
Q25 下一代钼基高温合金的发展方向是什么？
Q26 为什么钛锆钼合金（TZM）仍然是工业标准材料？
Q27 钛锆钼合金（TZM）最大的技术优势是什么？
Q28 钛锆钼合金（TZM）最大的技术瓶颈是什么？
Q29 中国钛锆钼合金（TZM）与国际先进水平还有哪些差距？
Q30 如何选择钛锆钼合金（TZM）或MHC？
更多内容，请阅读： 中钨智造钛锆钼合金（TZM）Q&A.pdf
如有任何钼及钼合金产品的设计、生产、需求、询价等问题，请联系制造商：中钨智造（厦门）科技有限公司
联系电话：0592 5129696 / 0592 5129595
微信：
询价 & 订购
相关产品:
